等離子噴涂溫度和角度控制題目

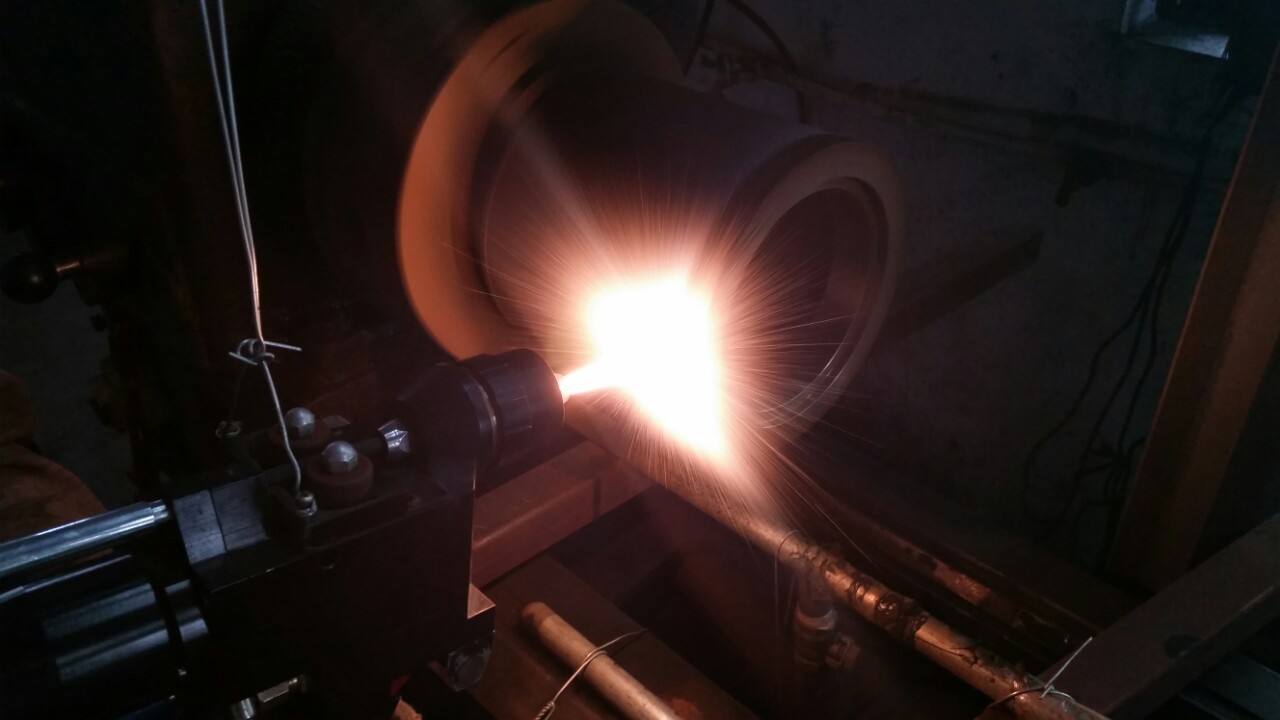

冬季時候，我們碰到結構較復雜的零部件、內孔件在噴涂前我們最都要進行預熱，避免溫度溘然增加造成工件的損壞和壽命降低，所以通常我們都會在噴涂錢進行預熱溫度，一般在80~150 ℃之間。目的是為了去除基體表面的潮氣、讓工件內部溫度運行起來、降低噴涂顆粒至基體表面時的冷卻速度、盡可能減輕噴涂粒子冷卻時產生的熱應力等。

在等離子噴涂工件的時候一定要控制好溫升。既要控制整個工件的溫度不能超過200 ℃，也要防止噴涂部位局部過熱。與整體的溫渡過熱比擬較，假如單單局部的溫渡過熱的話對于涂層來說是影響最大的，尤其是在陶瓷的涂層時候，很輕易導致受熱不均陶瓷涂層開裂，所以這時候我們往往需要吹風冷卻來掌握溫度的大小。

等離子噴涂溫度和角度控制題目

進行噴涂時候，角度我們應該怎么選取？

噴涂角度指的是噴涂射流軸線與基體表面切線的夾角。進行噴涂時候我們一般選取的角度在60°~80°之間，噴涂的角度不少于45°時，對涂層結構和沉積的效率不會有太大的影響。但是劃定假如噴角小于30°是不能夠進行噴涂的。

假如噴涂角度太小，粘連在噴涂層的細小粉粒會萃在一起，阻礙繼承噴上去的粒子形成新的涂層，結果在其后面形成一種“掩體”，這樣就會形成具有很多不規則空穴的多孔涂層。這種孔穴不僅減弱涂層強度，而且會從噴射流中會萃含有高氧化物的細微物質，改變涂層的化學成份，當噴涂角度小于45°時，噴涂的“遮蔽效應”便會泛起，影響涂層的層間結合，并且大幅度減少了涂層與基體的結合程度。

本文來源：http://m.moqawmh.com/news01.php?id=836
