超音速等離子噴涂與激光熔覆鐵基非晶涂層

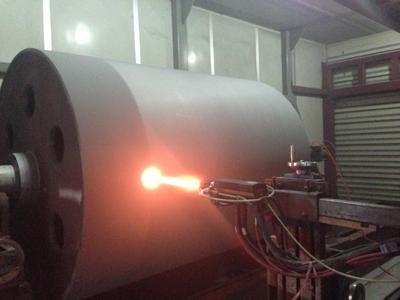

與激光熔覆層比擬，超音速等離子噴涂層的硬度低于激光熔覆層，且硬度波動較大。這是由于超音速等離子噴涂涂層通常都是由于熔化和半熔化的等離子顆粒液體滴在物品的表面上然后經由等離子噴涂電弧的高速擊打制備而成的。并且一般情況下這些零散的液滴實在是通過一個個疊加在一起然后結合成圓盤狀顆粒在物品的基底表面進行凝固而成的。在基體表面，顆粒與顆粒通過碰撞形成涂層，但在疊加的圓盤顆粒之間存在一定的間隙，這是導致涂層硬度低的主要原因。

科普之水：超音速等離子噴涂與激光熔覆鐵基非晶涂層

（1）超音速等離子噴涂涂層與基體機械結合，結合強度低。激光熔覆層通常情況下都是應用煉金工藝上的，由于制備的涂層工藝原因假如跟煉金基體進行結合，那么它們的涂層結合強度長短常高的。

（2）超音速等離子噴涂和激光熔覆層的硬度高于基體。對于超音速等離子噴涂涂層來說，固然非晶的含量相對其他的涂層來說是比較高的，但是我們要結公道論去分析就會發現，激光熔覆涂層一般情況下硬度是超音速等離子噴涂涂層的兩倍左右。這是因為超音速等離子噴涂的制備涂層工藝中一般情況下都是采用松散的層疊結構制備而成的，并且致密度相對的沒有那么的高，而我們所說的激光熔覆涂層是采用致密涂層的結構進行制備的，并且在涂層中形成fe-cr、fe 2b和（crfe）7c3等硬質相，內部慢慢提的煅燒進步了涂層的硬度。

超音速等離子噴涂與激光熔覆鐵基非晶涂層

（3）超音速等離子噴涂層和激光熔覆層的耐蝕性顯著進步，激光熔覆涂層的基體耐蝕性也是比超音速等離子噴涂層要高上不少的。因為超音速等離子噴涂涂層在制備過程中會泛起少量浮泛和未熔顆粒，這樣就會導致涂層的不完整，為侵蝕介質提供了侵蝕通道，降低了涂層的耐蝕性。

（4）鐵基非晶粉末與基體的熱膨脹系數相差較大，激光的熔覆具備著高速升溫以及快速冷卻的特點，并且對于大面積的多通道進行激光熔覆處理時候我們常常發現在工藝過程中很輕易會產生出裂紋的情況。這是認為對于一些高機能、小面積的熔覆，激光熔覆比超音速等離子噴涂具有更好的機能。超音速等離子噴涂在低結合強度、大面積應用領域具有較好的適應性。

本文來源：http://m.moqawmh.com/news01.php?id=731
