等離子噴涂層的應(yīng)用

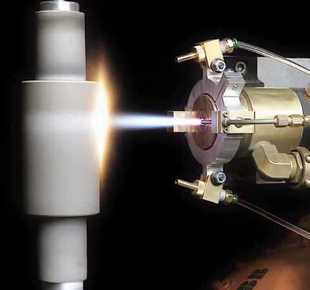

本產(chǎn)品涉及到表面工程行業(yè)，非常涉及到等離子噴涂金屬材料涂層。

相關(guān)資料：等離子噴涂層的應(yīng)用

融合強(qiáng)度是決議計(jì)劃涂層使用期的一項(xiàng)樞紐特性，但熱噴涂涂層的融合強(qiáng)度一般稍低，限定了它在產(chǎn)業(yè)出產(chǎn)中的廣泛運(yùn)用。晉升涂層與板材中間的融合強(qiáng)度針對(duì)熱噴涂涂層的工程項(xiàng)目運(yùn)器具備十分樞紐的實(shí)際意義。

大部門狀況下，熱噴涂涂層與基體的融合以機(jī)械設(shè)備牙齒咬合主導(dǎo)，因此熱噴涂前必需對(duì)基體開(kāi)展噴砂處理粗化解決以進(jìn)步涂層與基體的融合。只能極個(gè)別狀況下涂層與基體能產(chǎn)生小量的部門冶金產(chǎn)業(yè)契合點(diǎn)，例如當(dāng)板材為溶點(diǎn)較低的鋁、鎂等原材料另外挑選噴漆高溶點(diǎn)的Mo、NiAl等原材料開(kāi)展噴漆，可是涂層融合強(qiáng)度依然不是很理想化。除開(kāi)WC-Co等具備挺大彎曲剛度的硬質(zhì)的涂層之外，一般熱噴涂380μm薄厚之上的金屬材料涂層的融合強(qiáng)度都會(huì)20-30MPa中間。

以便晉升涂層與基體的融合，本產(chǎn)品根據(jù)晉升噴漆顆粒物規(guī)格并改善噴漆原材料成份的方式，晉升了噴漆顆粒物所帶上的發(fā)燒量，保證了基體能產(chǎn)生熔融并與涂層產(chǎn)生大規(guī)模的冶金產(chǎn)業(yè)融合區(qū)，那樣顯著改進(jìn)了涂層與基體的融合方法，顯著進(jìn)步了涂層的融合強(qiáng)度，在磨拋的基體上噴漆涂層的融合強(qiáng)度遠(yuǎn)超噴砂工藝時(shí)的融合強(qiáng)度。

技術(shù)性完成因素：

一種完成高融合強(qiáng)度的等離子噴涂方式 ，其特點(diǎn)取決于，涂層原材料原材料的方式為粉末狀或絲材，其成分中包括90-95％摩爾質(zhì)量為溶點(diǎn)高過(guò)1400℃的氫氧化物稀有元素及其摩爾質(zhì)量為5％～10％的易空氣氧化的原素，易空氣氧化的原素為Al、Si、Zr、Ti等之一或幾類；

粉末狀的均值粒度分布在200μm之上；采用等離子噴涂粉末狀的方法，粉末狀從噴漆槍內(nèi)進(jìn)到，粉末狀進(jìn)到方位與水射流同軸輸出或是與水射流不一樣軸，確保顆粒物能被徹底熔融，并且顆粒物的溫度高過(guò)溶點(diǎn)100℃之上，即展現(xiàn)超溫情況；

絲材為實(shí)芯絲材或粉芯絲材，直徑1.2-3.3mm中間；采用等離子噴涂絲材的方法，絲材送入的方位與水射流同軸輸出或是與水射流不一樣軸，送絲速度在0.5-3M/min中間，獲得做霧化后的顆粒物均值粒度超過(guò)200μm，溫度高過(guò)溶點(diǎn)100℃之上，即展現(xiàn)超溫情況。

涂層與基體部門產(chǎn)生了冶金產(chǎn)業(yè)融合。

溶點(diǎn)高過(guò)1400℃的氫氧化物稀有元素為Ni、Mo、Cr、Fe等。

本產(chǎn)品根據(jù)晉升噴漆顆粒物規(guī)格及噴漆原材料的成份設(shè)計(jì)方案，明確提出完成冶金產(chǎn)業(yè)融合的方式 ：

1.噴漆原材料行為主體成份為溶點(diǎn)高過(guò)1400℃度之上的氫氧化物稀有元素，并包括一種或幾類摩爾質(zhì)量在5％～10％內(nèi)的易空氣氧化的原素，包含Al,Si,Zr,Ti。其方式能夠是粉末狀還可以是絲材。

2.噴漆全過(guò)程中粉末狀顆粒物的規(guī)格在200μm之上，

3.采用靜電粉末噴涂時(shí)，采用槍內(nèi)送粉的方式 ，以晉升大顆粒物的加溫時(shí)間，使其徹底熔融，顆粒物溫度高過(guò)溶點(diǎn)100℃，呈超溫情況。

4.采用鐵絲材噴漆時(shí)，根據(jù)集中控制送絲速度及水射流溫度與速率，以獲得做霧化顆粒物的均值粒度超過(guò)200μm。

下列執(zhí)行例表明了本產(chǎn)品的主要內(nèi)容，但本產(chǎn)品絕非限于下列執(zhí)行例。

應(yīng)用直徑為2.b250m的NiAl(5％Al)合金絲材在打磨拋光的65Mn鋼表層開(kāi)展等離子噴涂，噴漆間距為90mm，送絲速度為10m/min，工作電壓為63V，電流量為270A，經(jīng)精確丈量顆粒物的溫度做到3037℃。

1.涂層的融合強(qiáng)度

采用拉申法檢測(cè)涂層融合強(qiáng)度，基體為Φ25薄厚為11mm的圓片，將噴漆后的試件粘在耦合棒上，拉申至涂層與基體相接處破裂。針對(duì)全部的款式，最后斷裂處都產(chǎn)生于黏膠層，破裂強(qiáng)度為56.68MPa,詳細(xì)涂層的融合強(qiáng)度要超過(guò)此值。

2.涂層的界面觀查

采用光學(xué)顯微鏡觀查涂層界面，能夠見(jiàn)到涂層與基體中間存有一個(gè)明顯的接壤地區(qū)，薄厚低于20μm，總寬在600μm上下，且該地區(qū)機(jī)構(gòu)外形與涂層和基體有一定差別，檢測(cè)其成份是以Fe主導(dǎo)，表明是由于基體微區(qū)造成了熔融并與顆粒物產(chǎn)生冶金產(chǎn)業(yè)融合。

應(yīng)用直徑為2.b250m的Ni5Al合金絲材在打磨拋光的7075鋁合金型材表層開(kāi)展等離子噴涂，噴漆間距為90mm，送絲速度為10m/min，工作電壓為63V，電流量為270A，做霧化獲得的顆粒物均值粒度做到253μm。

1.涂層的融合強(qiáng)度

采用拉申法檢測(cè)涂層融合強(qiáng)度，基體為Φ25薄厚為11mm的圓片，將噴漆后的試件粘在對(duì)拉幫上開(kāi)展拉申，所檢測(cè)的五個(gè)款式均展現(xiàn)為混和破裂的方式，破裂強(qiáng)度為39.89MPa，詳細(xì)涂層的融合強(qiáng)度要超過(guò)此值。

2.涂層的界面觀查

用光學(xué)顯微鏡對(duì)涂層界面開(kāi)展觀查觀查，可看得出涂層與基體中間的界面已不豎直，部門有波動(dòng)，并存有一個(gè)明顯的接壤地區(qū)，該地區(qū)的顯微鏡強(qiáng)度僅為HV76.3，遠(yuǎn)小于對(duì)接焊縫的HV145及其涂層的HV178,表明該地區(qū)的對(duì)接焊縫產(chǎn)生熔融，原來(lái)的變形加強(qiáng)效用消退，表明涂層與基體在這里發(fā)生了冶金產(chǎn)業(yè)融合

應(yīng)用粒度為250-300μm的Mo-Ti(10％Ti)粉末狀在打磨拋光的Q235表層開(kāi)展等離子噴涂，采用槍內(nèi)送粉的方法，噴漆間距為90mm，送粉率為40g/min，工作電壓為65V，電流量為300A。

1.涂層的融合強(qiáng)度

采用拉申法檢測(cè)涂層的融合強(qiáng)度，基體為Φ25薄厚為11mm的圓片，將噴漆后的試件粘在對(duì)拉棒，扯斷后獲得融合強(qiáng)度。全部款式均斷裂處在黏膠部位，換句話說(shuō)涂層的融合強(qiáng)度要超過(guò)個(gè)人所得的值，即融合強(qiáng)度超過(guò)50.83MPa。

2.涂層的界面觀查

對(duì)涂層界面開(kāi)展觀查，發(fā)覺(jué)涂層與基體中間存有接壤線，且該接壤線并不豎直，說(shuō)明基體造成了微區(qū)的熔融，并與涂層產(chǎn)生部門冶金產(chǎn)業(yè)融合。

應(yīng)用直徑為2.b250m的NiAl(5％Al)合金絲材在打磨拋光的304不銹鋼板表層開(kāi)展等離子噴涂，噴漆間距為90mm，送絲速度為10m/min，工作電壓為63V，電流量為270A。

1.涂層的融合強(qiáng)度

采用拉申法檢測(cè)涂層的融合強(qiáng)度，基體為Φ25薄厚為11mm的圓片，將噴漆后的試件粘在對(duì)拉試棒上，扯斷后獲得融合強(qiáng)度值，全部款式的最后斷裂處都會(huì)黏膠部位，換句話說(shuō)涂層的融合強(qiáng)度要超過(guò)個(gè)人所得值，即融合強(qiáng)度超過(guò)49.981MPa。

2.涂層的界面觀查

將磨拋后的試件用硫酸實(shí)驗(yàn)試劑開(kāi)展浸蝕，以后再光學(xué)顯微鏡下觀查涂層界面，在500倍下觀查，發(fā)覺(jué)涂層與基體中間界面存有一個(gè)明顯部門接壤區(qū)，機(jī)構(gòu)外形與對(duì)接焊縫及涂層均各有不同，浸蝕也看不出來(lái)接壤線特點(diǎn)，表明由于對(duì)接焊縫微區(qū)熔融產(chǎn)生了冶金產(chǎn)業(yè)融合。

應(yīng)用粒度為250-300μm的NiAl(5％Al)粉末狀在打磨拋光的2Cr13不銹鋼板表層開(kāi)展等離子噴涂，采用槍內(nèi)治理中央送粉的方法，噴漆間距為90mm，送粉率為40g/min，工作電壓為65V，電流量為300A。

1.涂層的融合強(qiáng)度

采用拉申法檢測(cè)融合強(qiáng)度，基體為Φ25薄厚為11mm的圓片，將噴漆后的試件粘在對(duì)拉試棒上，扯斷后獲得融合強(qiáng)度。全部款式最后破裂均處于黏膠部位，換句話說(shuō)涂層的融合強(qiáng)度要超過(guò)個(gè)人所得的值，即融合強(qiáng)度超過(guò)54.251MPa。

2.涂層的界面觀查

涂層款式磨拋后用硫酸實(shí)驗(yàn)試劑開(kāi)展浸蝕，采用光學(xué)顯微鏡觀查界面，發(fā)覺(jué)涂層與基體中間界面存有好多個(gè)μm厚的白皙地區(qū)，這表明由于基體界面發(fā)生了微區(qū)熔融，產(chǎn)生了冶金產(chǎn)業(yè)結(jié)合層。

本文來(lái)源：http://m.moqawmh.com/news01.php?id=1355
